• FLE-SMALL混合插卡矩阵

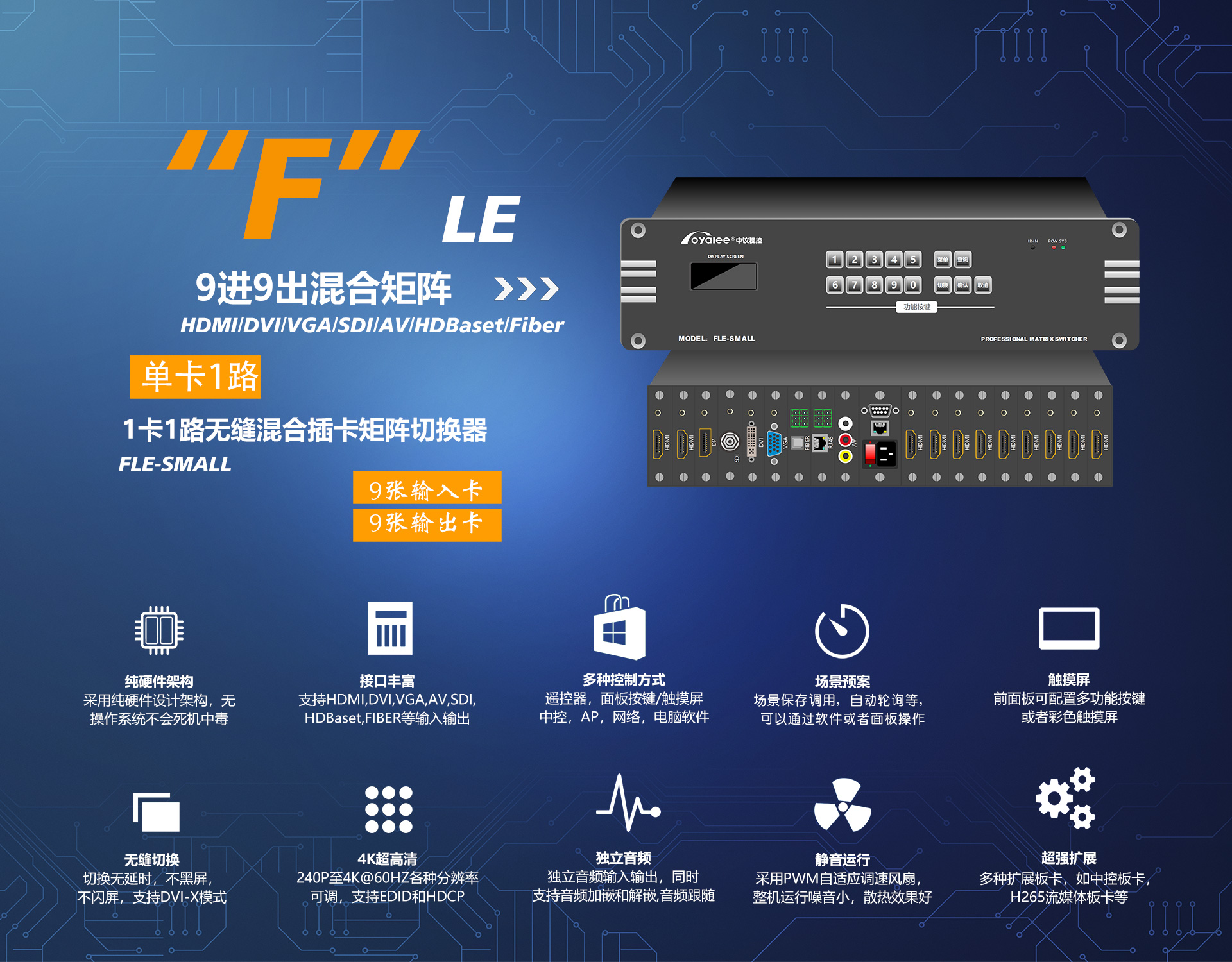

FLE-SMALL混合插卡矩阵

FLE-SMALL采用1卡1路插卡式设计,支持9路信号输入,9路信号输出。纯硬件设计结构,4核心ARM 1.8GHz处理器,21.5Gpbs超高带宽主板。支持4K@60HZ及以下分辨率。支持HDMI,DVI,VGA,SDI,AV,YUV,光纤,HDBaset,DP等信号板卡。具有常规板卡,高清板卡,4K板卡,无缝板卡,拼接板卡,流媒体板卡,预监板卡等选择。

1、采用纯硬件设计结构,4核心ARM-1.8GHz处理器,512M大容量寄存器,21.5Gbps超高带宽纯硬件设计架构,启动时间≤3秒

2、支持AV,YUV,RGB/VGA,HDMI,DVI,SD/HD/3G-SDI,光纤,DVB-ASI,HDBaset,DP,AES/EBU,DS3等接口格式的常规/无缝/拼接/预监/流媒体信号板卡

3、采用全插卡式模块化热插拔设计,具有9个输入插槽,9个输出插槽,9通道信号输入,9通道信号输出

4、配置无缝板卡支持:不黑屏/蓝屏/闪屏。支持格式调节(如DVI-X卡兼容HDMI/VGA/YppPr/AV等)分辨率调节,亮度/对比度/饱和度/色彩色温调节。

5、配置拼接板卡支持:电视机画面拼接,AnyOne字符叠加【字体格式可以自由设定】,输入和输出音频256级调节

6、全数字化点对点无压缩设计,支持4Kx2K@30/60hz,1920x1200@60,1920x1080@60分辨率,支持4:4:4、4:2:2、4:2:0色度采样

7、前面板配置4.3寸彩色电容触摸屏,分辨率≥800*480,1个USB/SD卡端口,UI界面可以自由设计,可以远程升级程序和固件,支持多用户密码和二维码对接。【前面板默认配置LCD显示屏和多功能实体按键】

8、采用HDMI2.0/1.4设计,支持EDID管理,HDCP2.2协议,3D视频,支持信号3D去隔行、降噪、Scaler处理

9、DVSA数字视频信号放大芯片,传输距离更远,驱动距离可以调节,如HDMI传输距离可达40米

10、全通道阻抗匹配和输入自适应均衡、输出预加载从处理,TrueLife Enhancement和SOC和ISP处理技术,可以有效解决画面抖动和闪烁,画质更细腻,画面切换效果更好

11、内置自适应调节风扇,静音和散热效果更好。每个插槽内置自动侦测功能,当插卡插入和移除时会从RS232发送反馈信息

12、设备支持掉电记忆存储,支持轮询切换,自动切换,采用寄存器式模式存储和调用

13、支持快速切换、一对一切换、一对多、多对多的音视频同步切换或者音频/视频独立切换

14、搭配内部监测模块:各种功能模块进行检测,如温度,运行时间,运行状况报警等

15、支持配置双机热备份和多端口备份,当一台设备出现故障,也可以由本机的奇数或者偶数切换备份使用,或者自动切换到备用机,无需人工干预,保障设备7*24小时不间断运行

16、红外遥控器/按键/软件/网络/中控等控制,RS232/485/OY-NET等控制方式,支持安卓/IOS/WIN/LINUX系统平台和WEB管理

17、国际生产规范GB/T2423,宽电压设计AC100~260V@50/60Hz,具备电源双备份保险系统。

FLe-small混合插卡矩阵单卡单路

无缝矩阵切换器

FLe-small混合插卡矩阵接线示意图
